Qu'est-ce qu'un écrou de conversion de filetage interne-externe et comment fonctionne-t-il ?

Qu'est-ce qu'un Écrou de conversion de filetage interne-externe

Un écrou de conversion de filetage interne-externe est une petite attache cylindrique qui porte deux formes de filetage différentes sur un seul corps : un filetage externe sur sa paroi externe et un filetage interne traversant son alésage. Il est installé dans un trou pré-taraudé ou pré-percé à l'aide du filetage externe, et une fois en place, le filetage interne accepte un boulon, un goujon ou une vis d'une taille ou d'une norme de filetage différente. Ce composant est également communément appelé écrou adaptateur fileté, écrou à double filetage ou écrou réducteur de filetage, et tous ces termes décrivent la même fonction de base consistant à relier deux spécifications de filetage différentes dans une seule pièce.

En termes pratiques, un adaptateur fileté de ce type permet à un trou initialement dimensionné pour une fixation d'accepter en toute sécurité une autre fixation, sans usiner un nouveau trou ni modifier la structure environnante. Ceci est particulièrement utile lorsque l'équipement utilise une quincaillerie mixte métrique et impériale, lorsqu'un trou d'origine est usé ou endommagé, ou lorsqu'une modification de conception nécessite l'installation d'un boulon plus petit ou plus grand dans un point de montage existant. Étant donné que l'écrou de conversion standardise le filetage obtenu, il prend également en charge l'interchangeabilité entre les assemblages qui nécessiteraient autrement des pièces usinées sur mesure.

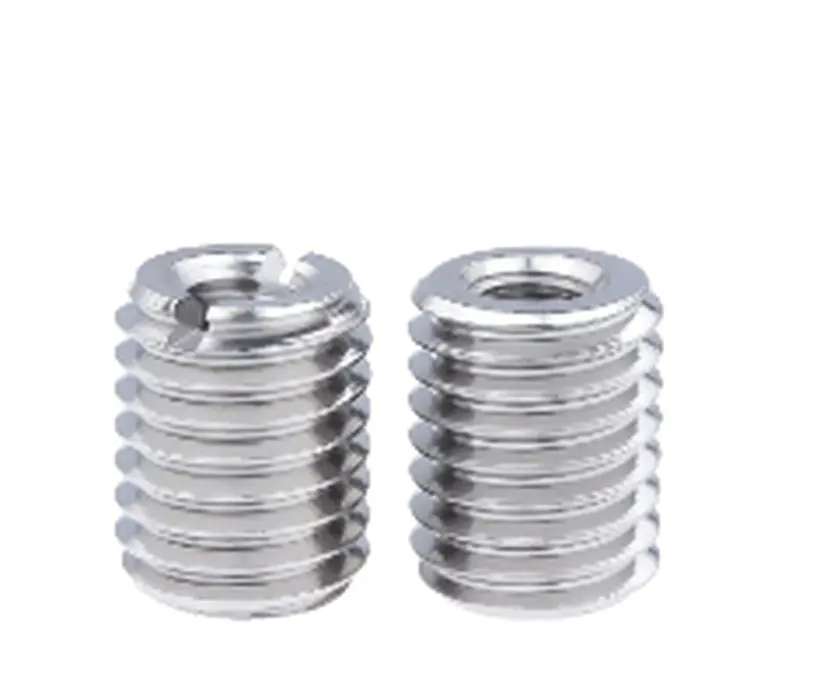

La photographie ci-dessus montre un écrou de conversion de filetage interne-externe en acier inoxydable produit en deux configurations. La pièce de gauche comprend un dessus fendu, qui permet d'enfoncer l'écrou avec un outil à lame plate lors de l'installation, tandis que la pièce de droite utilise un dessus à alésage lisse et est généralement entraînée avec une clé hexagonale interne ou un taraud d'installation dédié. Les deux pièces partagent la même structure fondamentale : un filetage externe hélicoïdal sur la surface extérieure pour l'ancrage dans le trou de base, et un filetage interne séparé à l'intérieur de l'alésage qui reçoit la fixation correspondante. Les écrous de conversion de ce type sont fabriqués en acier au carbone, en acier inoxydable ou en laiton, l'acier inoxydable étant généralement sélectionné pour les applications où la résistance à la corrosion est une priorité.

Les écrous de conversion à filetage interne-externe, les écrous à double filetage et les adaptateurs filetés de cette conception générale sont largement utilisés partout où le filetage déjà présent dans un trou ne correspond pas à la fixation qui doit être installée, y compris l'assemblage de machines, le montage de composants automobiles, la maintenance d'équipement et la réparation générale de trous filetés usés ou endommagés.

Comment fonctionne un écrou de conversion de filetage interne-externe

Le principe de fonctionnement d'un écrou adaptateur fileté est simple une fois que les deux systèmes de filetage sont conceptuellement séparés. Le le filetage externe s'engage dans le matériau de base , qu'il s'agisse d'un trou métallique pré-taraudé, d'un bossage fileté ou d'un dispositif d'accouplement, et c'est ce filetage extérieur qui détermine la manière dont l'écrou est retenu dans la structure environnante. Le le filetage interne s'engage dans la fixation entrante , et ce filetage intérieur est sélectionné indépendamment du filetage extérieur, ce qui permet exactement à la pièce de se convertir entre deux tailles ou normes différentes. Entre l'installation et l'utilisation finale, le couple est transféré à travers le corps de l'écrou lui-même, de sorte que l'épaisseur de la paroi et le choix du matériau influencent tous deux la charge que l'assemblage peut supporter.

Lors de l'installation, le filetage externe est enfoncé dans le trou de base jusqu'à une profondeur spécifiée, après quoi l'alésage interne est prêt à recevoir le boulon ou la vis correspondant. L'illustration isométrique ci-dessous indique les principales caractéristiques structurelles d'un écrou de conversion à filetage interne-externe typique, notamment le corps du filetage externe, l'alésage fileté interne, la longueur totale et le diamètre extérieur, qui définissent ensemble la manière dont la pièce est spécifiée et commandée.

Comme le montre le diagramme isométrique, le filetage externe et le filetage interne sont fonctionnellement séparés même s'ils partagent le même corps, ce qui est l'idée de base de la conception derrière chaque écrou de conversion de filetage interne-externe, écrou à double filetage et adaptateur fileté. La longueur totale et le diamètre extérieur sont les deux dimensions les plus souvent utilisées pour spécifier une pièce, car elles déterminent si l'écrou s'adaptera physiquement à la profondeur de trou et au jeu d'alésage disponibles. La fonction d'entraînement, qu'il s'agisse d'une fente ou d'un hexagone interne, affecte uniquement la façon dont la pièce est installée et n'influence pas son comportement de charge une fois en place. L'épaisseur de la paroi entre l'alésage interne et la racine du filetage externe est un autre facteur dont les installateurs doivent être conscients, car une paroi plus fine réduit généralement le couple que la pièce peut supporter en toute sécurité lors de l'installation. Comprendre cette structure à deux threads facilite la sélection de la taille correcte lors de la conversion entre le matériel métrique et impérial, qui est abordé dans la section suivante.

Types de filetage et couverture de taille standard

Chaque écrou de conversion de filetage interne-externe est défini par deux légendes de filetage distinctes, une pour le filetage externe et une pour le filetage interne, et chacune d'entre elles peut suivre indépendamment soit le système métrique, soit le système en pouces unifié. Un Écrou adaptateur de filetage métrique à impérial est simplement une pièce où le filetage externe suit un système, généralement métrique, tandis que le filetage interne suit l'autre, généralement unifié grossier ou unifié fin. Cette flexibilité est ce qui rend les écrous à double filetage utiles dans les installations qui maintiennent côte à côte des équipements métriques et impériaux.

Dans le système métrique, les filetages sont décrits par la norme à usage général ISO 261, qui définit les diamètres nominaux et leurs séries à pas grossier et fin associées. Au sein du système basé sur les pouces, les séries Grossier unifié (UNC) et Amende unifiée (UNF) définies dans l'ASME B1.1 restent les désignations les plus largement référencées dans les machines et les applications automobiles nord-américaines. Les écrous de conversion de filetage interne-externe sont généralement produits pour couvrir une plage nominale d'environ M3 jusqu'à M30 du côté métrique. , avec une gamme comparable disponible dans des désignations unifiées grossières et fines, ce qui permet à une seule famille de produits de desservir une large gamme de tailles de trous sans outillage personnalisé.

Lorsque vous spécifiez un fournisseur d'écrous adaptateurs filetés ou demandez un écrou réducteur de filetage personnalisé, il est généralement recommandé de confirmer séparément les légendes des filetages externe et interne, ainsi que la série de pas, plutôt que de supposer qu'une désignation de taille unique couvre les deux filetages. Cela évite les décalages lors de l'assemblage et raccourcit le processus d'approvisionnement pour les équipes d'ingénierie et d'approvisionnement.

Options matérielles et performances comparatives

Les écrous de conversion de filetage interne-externe sont généralement produits dans trois matériaux de base : l'acier au carbone, l'acier inoxydable et le laiton, et le choix entre eux dépend généralement de l'équilibre entre résistance, résistance à la corrosion et tolérance à la température requis par l'application. L'acier au carbone offre de solides performances mécaniques générales et est souvent utilisé pour l'assemblage de machines standard où l'environnement de fonctionnement est sec et contrôlé. L'acier inoxydable échange une petite quantité de résistance brute contre une résistance à la corrosion nettement meilleure, c'est pourquoi un écrou de conversion de filetage en acier inoxydable est fréquemment spécifié pour les équipements extérieurs, les environnements marins adjacents ou les composants exposés au lavage et à l'humidité. Le laiton offre une bonne usinabilité et une conductivité électrique et thermique utile, et il est souvent sélectionné pour les boîtiers électroniques ou les instruments de précision où la résistance au grippage et les propriétés non magnétiques comptent plus que la résistance maximale.

Le tableau ci-dessous présente une comparaison relative de ces trois matériaux selon trois dimensions de performance sur une échelle générale de zéro à dix. Les valeurs sont illustratives et destinées à refléter des relations largement reconnues entre les propriétés des matériaux plutôt que les résultats d'un seul rapport d'essai en laboratoire. Elles doivent donc être utilisées comme référence de planification générale plutôt que comme spécification exacte.

Comme l'illustre le graphique, l'acier au carbone et l'acier inoxydable obtiennent tous deux de très bons résultats en termes de résistance à la traction, ce qui explique pourquoi ils sont tous deux des choix courants pour les joints de machines porteuses. L'acier inoxydable présente un net avantage en matière de résistance à la corrosion, ce qui est cohérent avec son utilisation répandue comme écrou de conversion de filetage en acier inoxydable dans des environnements humides ou extérieurs. Le laiton est légèrement à la traîne en matière de résistance à la traction brute, mais reste une option pratique où l'usinabilité et le comportement non magnétique sont plus importants que la capacité de charge maximale. La tolérance à la température suit un modèle similaire, l'acier inoxydable conservant généralement des propriétés mécaniques sur une plage plus large que le laiton. Aucune de ces différences ne rend un matériau universellement supérieur, et le choix correct dépend de l’adaptation du matériau aux exigences mécaniques et environnementales spécifiques de l’assemblage.

Capacité de charge et conception d'engagement du filetage

La quantité de charge qu'un écrou adaptateur de filetage peut transférer avant que le filetage ne se dénude ou ne se retire est étroitement liée à la longueur d'engagement du filetage disponible, c'est-à-dire à la profondeur d'insertion du filetage externe dans le trou de base. Les références générales sur la conception des fixations, y compris les directives largement documentées dans des ressources telles que le Machines's Handbook, indiquent que la résistance à l'arrachement augmente rapidement à mesure que la longueur d'engagement augmente à partir d'une faible profondeur, puis se stabilise une fois que l'engagement atteint environ une fois et demie à deux fois le diamètre nominal. Au-delà de ce point, une profondeur supplémentaire n’apporte comparativement que peu de force de maintien supplémentaire, puisque les filetages extérieurs les plus proches de l’entrée du trou supportent une part disproportionnée de la charge.

Cette relation est un principe d'ingénierie général plutôt qu'un nombre fixe pour chaque pièce, car les performances réelles dépendent également de la dureté du matériau de base, de la classe d'ajustement du filetage et de la qualité de l'installation. Néanmoins, la tendance présentée ci-dessous constitue une référence de planification utile pour décider de la profondeur à laquelle un trou doit être taraudé pour accepter un écrou de conversion donné, en particulier pour un écrou à double filetage robuste destiné aux machines où le joint sera soumis à des charges répétées.

La courbe augmente fortement entre un engagement peu profond et environ une fois le diamètre nominal, qui est la région dans laquelle la majeure partie de la force de maintien utilisable est acquise. Entre une et deux fois le diamètre, la courbe continue de grimper mais à un rythme plus lent, montrant des rendements décroissants à mesure que la profondeur d'engagement augmente encore. Au-delà d'environ deux fois le diamètre, la tendance s'aplatit, ce qui indique qu'une profondeur de trou supplémentaire n'apporte que peu d'avantages pratiques pour la plupart des applications standard. Ce modèle est cohérent avec la mécanique générale des filetages, dans laquelle les premiers filetages engagés supportent une plus grande part de la charge axiale que les filetages plus loin dans le trou. Pour les ingénieurs spécifiant une pièce OEM d'écrou de réduction de filetage personnalisé, cette tendance prend en charge la sélection d'une longueur d'engagement comprise entre un diamètre et demi à deux diamètres comme objectif général raisonnable pour une résistance équilibrée sans profondeur de trou excessive.

Scénarios d'application typiques dans tous les secteurs

Les écrous de conversion de filetage interne-externe et les écrous à double filetage apparaissent dans un large éventail de contextes industriels, et les quatre catégories ci-dessous représentent les domaines généraux dans lesquels ces composants de conversion de filetage industriel sont le plus fréquemment spécifiés. L'assemblage automobile reste l'un des plus grands domaines d'application , couvrant les composants du moteur, les carters de transmission et les points de montage du châssis où les normes de filetage mixte sont courantes sur différentes plates-formes de véhicules. Les machines générales suivent de près, où les écrous adaptateurs filetés sont utilisés à la fois dans l'assemblage d'origine et dans la réparation sur site de trous dénudés ou endommagés. Les applications aérospatiales et ferroviaires ont tendance à exiger une traçabilité et une cohérence plus strictes des matériaux, tandis que les systèmes hydrauliques et autres équipements spécialisés complètent la part restante.

Le tableau ci-dessous présente une répartition générale et illustrative de ces catégories d'applications, destinée à refléter les modèles d'utilisation largement observés dans le secteur des fixations filetées plutôt que des chiffres tirés d'une étude de marché spécifique.

L'automobile et les machines générales représentent ensemble la part majoritaire de cette répartition illustrative, ce qui concorde avec le fait que les deux secteurs combinent des volumes d'assemblage élevés avec un besoin fréquent de concilier le matériel métrique et impérial sur la même ligne de production. Les applications aérospatiales et ferroviaires représentent une part plus petite mais néanmoins significative, et ces industries mettent généralement un accent supplémentaire sur la traçabilité des matériaux et le contrôle qualité documenté étant donné la nature critique pour la sécurité des assemblages impliqués. Les équipements hydrauliques et autres équipements spécialisés représentent la partie restante, où les écrous de conversion sont souvent utilisés pour adapter les ports de raccord ou réparer les connexions filetées sur les pompes et les collecteurs. Les tailles relatives de ces segments peuvent varier en fonction de la composition industrielle régionale. Les lecteurs doivent donc considérer le graphique comme une orientation générale plutôt que comme une mesure précise du marché. Néanmoins, ce modèle est utile pour comprendre pourquoi les composants de conversion de threads industriels sont conçus pour servir plusieurs secteurs à la fois plutôt que pour un seul cas d’utilisation restreint.

Compatibilité des matériaux et de l'environnement

Choisir le bon matériau pour un environnement d'exploitation donné est l'une des décisions les plus pratiques lors de la recherche d'un fabricant d'écrous à double filetage pour un projet spécifique. La carte thermique ci-dessous résume l'adéquation générale dans quatre environnements courants, avec des ombres plus foncées représentant un ajustement général plus fort basé sur des caractéristiques de matériaux bien établies plutôt que sur une matrice de test formelle. Ce type de comparaison est utile lors des premières revues de conception, avant qu'une spécification finale ne soit fixée, car elle met en évidence quelle famille de matériaux mérite d'être évaluée en premier pour un environnement donné.

L'acier au carbone convient parfaitement aux machines générales, où l'environnement est généralement sec et contrôlé, mais son aptitude diminue dans les environnements marins ou corrosifs sans placage ou revêtement supplémentaire. L'acier inoxydable conserve un indice d'adéquation élevé dans la plupart des environnements, c'est pourquoi il apparaît si fréquemment dans les spécifications des écrous de conversion de filetage interne-externe utilisés à l'extérieur ou dans les zones de lavage. Le laiton est généralement bien adapté aux contextes de l'électronique et des instruments de précision, où son comportement non magnétique et sa conductivité sont plus précieux que sa résistance brute, tandis que sa résistance à la corrosion se situe entre l'acier au carbone et l'acier inoxydable dans les environnements industriels généraux. Ces modèles sont fondés sur une science des matériaux bien documentée plutôt que sur des données exclusives, et ils sont destinés à servir de point de départ pour l'examen des matériaux plutôt que de se substituer à un examen technique spécifique à l'environnement. Les acheteurs évaluant un fournisseur d'écrous d'adaptateur fileté pour un nouveau programme utilisent souvent une matrice d'ajustement simple comme celle-ci pour présélectionner les matériaux candidats avant de demander des données mécaniques détaillées.

Guide d'installation

L'installation correcte d'un écrou de conversion de filetage interne-externe a un effet direct sur les performances du joint fini, et la séquence générale ci-dessous reflète la pratique courante pour les variantes à fente et sans fente. La préparation du trou de base est l'étape la plus susceptible d'affecter les performances finales, car un trou pilote sous-dimensionné ou mal aligné peut entraîner un filetage croisé lors de l'installation. Les étapes sont présentées dans un ordre typique, bien que des produits spécifiques puissent inclure des conseils supplémentaires de la part du fournisseur pour les matériaux de base inhabituels ou les environnements à fortes vibrations.

1. Confirmez la taille du filetage externe par rapport au trou taraudé et la taille du filetage interne par rapport à la fixation qui sera installée, en vérifiant à la fois le diamètre et la série de pas.
2. Inspectez le trou pilote pour en vérifier la propreté, en éliminant les copeaux, l'huile ou les débris qui pourraient interférer avec l'engagement complet du filetage.
3. Appliquez un composé frein-filet si l'application implique des vibrations ou des cycles de charge répétés, en suivant les instructions du fabricant du composé concernant le temps de durcissement.
4. Enfoncez l'écrou de conversion dans le trou à l'aide de l'outil approprié, qu'il s'agisse d'un tournevis plat pour une pièce fendue ou d'une clé hexagonale ou d'un taraud d'installation pour une pièce non fendue, en gardant l'outil aligné avec l'axe du trou.
5. Placez l'écrou à la profondeur spécifiée, généralement au ras ou légèrement en dessous de la surface environnante, à moins que la conception n'exige une entretoise spécifique.
6. Vérifiez que le filetage interne est clair et intact avant d'installer le boulon, le goujon ou la vis d'accouplement, puis serrez au couple approprié pour la taille et le matériau du filetage interne.

Sauter l'étape de préparation du trou est l'une des sources les plus courantes de problèmes d'installation, car les débris laissés dans le trou peuvent empêcher le filetage externe de s'asseoir complètement et réduire la longueur d'engagement effective évoquée plus haut dans cet article. Pour une utilisation en production répétée, de nombreuses équipes d'assemblage standardisent un outil d'entraînement et un réglage de couple spécifiques pour chaque taille d'écrou de conversion, ce qui permet de maintenir des résultats cohérents sur toute la chaîne d'assemblage.

Écrou adaptateur de filetage vs écrou standard à filetage unique

Il convient de distinguer un écrou de conversion à filetage interne-externe d'un écrou à filetage unique ordinaire, car les deux parties résolvent des problèmes différents même si elles peuvent sembler similaires à première vue. Un écrou standard ne comporte qu'une seule taille de filetage et est conçu pour fixer un boulon de spécification correspondante, tandis qu'un écrou de conversion, un écrou double ou un écrou réducteur de filetage comporte deux légendes de filetage indépendantes sur le même corps. Le tableau ci-dessous résume les principales différences fonctionnelles entre les deux types de pièces.

Cette distinction est particulièrement importante lors de l'approvisionnement, car la spécification d'un écrou standard lorsqu'une fonction de conversion est réellement nécessaire ne résoudra pas un problème de filetage incompatible. Les ingénieurs et les acheteurs recherchant un fournisseur d'écrous d'adaptateur fileté doivent clairement indiquer qu'une pièce à double filetage est requise, ainsi que les deux légendes de filetage, pour éviter les retards lors des devis et de l'échantillonnage.

Capacité de personnalisation OEM et ODM

Au-delà des tailles standard du catalogue, de nombreuses équipes d'approvisionnement ont besoin d'une pièce OEM d'écrou de réduction de filetage personnalisée, construite selon un dessin spécifique, avec une combinaison non standard de filetages internes et externes, une longueur totale modifiée ou une finition de surface spécifique. Un développement personnalisé de ce type nécessite généralement un fabricant disposant d'une capacité d'outillage interne, d'un équipement de production automatisé et d'un système qualité capable de respecter des tolérances dimensionnelles strictes sur de grands volumes de production. Cela est particulièrement pertinent pour les programmes automobiles et aérospatiaux, où la documentation et la traçabilité des pièces sont souvent requises parallèlement au matériel physique lui-même.

Échelle de production et gestion de la qualité

Alors que la demande de composants de connexion filetés standardisés continue de croître dans les secteurs de l'automobile et des machines générales, les fabricants qui combinent support technique et capacité de production automatisée sont de plus en plus sollicités pour les pièces standard et personnalisées. Une installation équipée de centaines de machines-outils et de lignes de production automatisées peut généralement passer de l'approbation des échantillons à la production en volume plus efficacement qu'un atelier de petite taille, ce qui constitue un facteur important pour les programmes OEM avec des calendriers de livraison définis. Un contrôle cohérent des processus sur chaque lot de production est ce qui garantit en fin de compte une qualité de pièce traçable et reproductible, ce qui est aussi important pour un fabricant d'écrous à double filetage que pour tout autre fournisseur de fixations de précision.
