Insert de filetage à 3 trous en acier inoxydable

L'insert à trois trous en acier inoxydable est un insert fileté avec trois trous de positionnement uniformément répartis. À l'aide d'un outil d'installation dédié, les trous de positionnement s'enfoncent dans le matériau de base pour obtenir un verrouillage mécanique pour un anti-desserrage à haute résistance. Fabriqué en acier inoxydable, cet insert offre une excellente résistance à la corrosion, s'adapte à diverses spécifications de filetage interne et externe et est largement utilisé dans des applications avec des vibrations fréquentes, une humidité élevée ou des conditions corrosives. Il s’agit d’un élément clé pour améliorer la fiabilité et la durabilité des connexions filetées dans les matériaux à faible résistance.

PRÉCÉDENT:Insert fileté à 3 trous en acier au carbone SUIVANT:Pas d'article suivant

Caractéristiques du produit

Conception de distribution uniforme à trois trous : trois trous de positionnement régulièrement espacés à 120°, offrant une répartition équilibrée de la charge et un verrouillage stable.
Couverture de grande taille : Convient aux tailles de filetage standard de M3 à M16, répondant à diverses exigences d'installation.
Installation facile : Inséré et pressé en position à l'aide d'un outil dédié sans procédures complexes.
Haute résistance à la corrosion : Fabriqué en acier inoxydable avec une excellente résistance à la rouille et à la corrosion, adapté aux environnements humides ou riches en sel.
Haute résistance de connexion : forme une structure de verrouillage intégrée avec le matériau de base, améliorant considérablement la capacité de charge du filetage des substrats à faible résistance.

Applications

Améliorez les fils dans les matériaux de base souples : intégrez des fils internes en acier inoxydable à haute résistance et résistants à l'usure dans l'aluminium, le plastique ou le bois.
Anti-rotation et anti-desserrage : Le matériau de base est pressé dans trois trous lors de l'installation pour former un verrou interne, offrant une excellente résistance aux vibrations.
Résistance à la corrosion : matériau en acier inoxydable adapté aux environnements humides, corrosifs ou propres (par exemple, aliments, équipements médicaux).
Installation facile : conception autotaraudeuse ; seul un trou pré-percé est nécessaire pour une installation en une seule étape.
Réparation et pré-encastrement : Réparez rapidement les trous filetés endommagés ou utilisez-les comme inserts pré-encastrés pour améliorer la fiabilité de la connexion.

Spécifications du produit

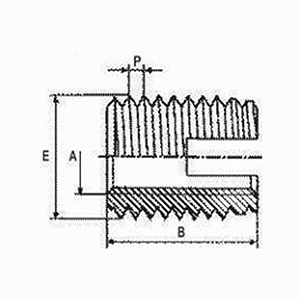

Manchon à vis autotaraudeuse de type 307/308 (type à trois trous). Le 308 est une version renforcée du 307, tous deux uniquement en longueur. Ce produit possède trois rainures circulaires autotaraudeuses, est facile à assembler, possède des filetages à haute résistance et est résistant aux chocs. Convient pour : alliage d'aluminium, fonte, acier doux.

Type 307/308 (type à trois trous)		Type 307	Type 308	Fil externe	Diamètre de forage de référence		Profondeur minimale de forage
Le système métrique	Système anglais	Longueur	Longueur		Alliage d'aluminium	Fonte	Type 307	Type 308
M3-0,5	U#4-40	4	6	M5-0,6	4,6-4,7	4,7-4,8	6	8
M4-0,7	U#8-32	6	8	M6,5-0,8	6.0-6.1	6.1-6.2	8	10
M5-0,8	U#10-24	7	10	M8-1,0	7,4-7,5	7,6-7,7	9	13
M6-1,0	U1/4-20	8	12	M10-1,25	9.3-9.4	9,5-9,6	10	15
M8-1,25	U5/16-18	9	14	M12-1,5	11.1-11.3	11h3-11h5	11	17
M10-1,5	U3/8-16	10	18	M14-1,5	13.1-13.3	13.3-13.5	13	22
M12-1,75	U7/16-14	12	22	M16-1,75	15,0-16,2	15h3-15h5	15	26
M14-2,0	U1/2-13	14	24	M18-2,0	17,0-17,2	17h3-17h5	17	28
M16-2,0	U5/8-11	14	24	M20-2,0	19,0-19,2	19,3-19,5	17	28
